，結構緊湊
、合理、操作省力
、使用壽命長、性能穩定
、流量大
、升壓快、移動靈活
、整機重量輕
、維修方便等特點，大大地提高了在試壓過程中的工作效率
。
二.用途和工作原理

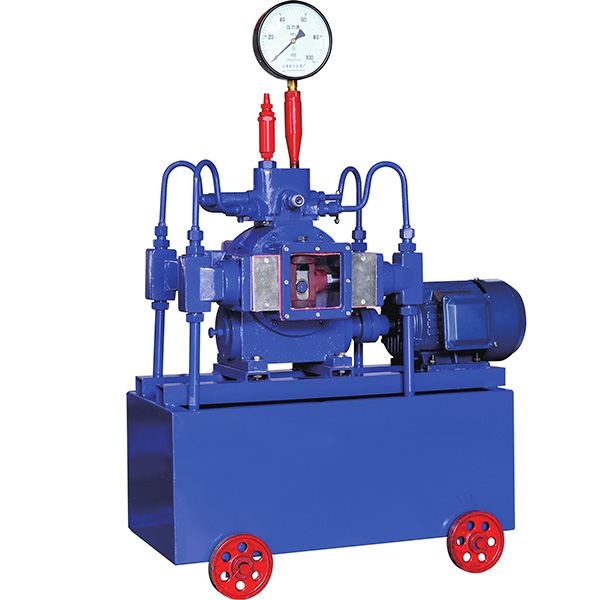

4DSY-165/6.3型電動試壓泵
，（以下簡稱泵）是各類壓力容器、管道
、閥門
、鍋爐、鋼瓶
、壓力容器
、蒸氣鍋爐、消防器材作實驗室等作水壓試驗和試驗室中獲得高壓液體的設備
。試壓產品及配套試壓
、試驗工程
，在國防科研開發項目中應用。為我國重大的科研項目如：高壓試驗
、深海試驗
、 空間技術、高溫高壓試驗
、異形管試驗等做出了重大貢獻
。
該泵系按水壓試驗要求而特殊設計。在試壓的初始階段（四缸工作）能迅速充液和升壓
，以縮短試驗時間
。具有較大的流量。當壓力超過1.6Mpa(此壓力可以調低)后
，為使試壓過程能較平穩而緩慢地進行
。則流量自動減小，所以本泵在高
、低時具有兩種流量并能自動變換
。凡在額定排出壓力以下，可進行任意數值的水壓試驗
。
工作原理：凸輪由電動機帶動旋轉
。當凸輪推動柱塞向上運動時，柱塞和缸體形成的密封體積減小
，油液從密封體積中擠出
，經單向閥排到需要的地方去。 當凸輪旋轉至曲線的下降 部位時
，彈簧迫使柱塞向 下
，形成一定真空度。凸輪使柱塞不斷地升降
，密封容積周期性地減小和變大
，不斷將機械能轉換成液體的壓力能。
試壓泵適用于以水為介質或液壓油為介質
，對各種壓力容器
、管道、閥門
、鍋爐等進行壓力試驗
，適用于化工、建筑
、水暖石油
、煤炭、冶煉、船舶等行業
，變可作液壓源提供所需壓力
。
另有壓力100-300mpa可以定制生產。
當開始使用時
，或長時間停用再使用本泵時
，首先開機利用集水塊上開關件排氣，待排氣完氣閥旋緊
，便可投入正常工作
。
三 技術參數
| 型號 | 壓力 | 流量 | 配套電機 | 毛重 | 尺寸 |
| Model | Pressure | Flow volume(L/H) | Mating electic | G.W. | Meas |
| (Mpa) |
| machine | (Kg) | (mm) |
|
| 高壓 | 低壓 | 型號 Model | 功率 Power(KW) |
|
|
|
| High Pressure | Low Pressure |
|
|
| 4DSY-165/6.3 | 6.3 | 165 | 580 | Y90L-4 | 1.1 | 160 | 805*480*1110 |
| 4DSY-100/10 | 10 | 100 | 580 | Y90L-4 | 1.1 | 160 | 805*480*1110 |
| 4DSY-63/16 | 16 | 63 | 580 | Y90L-4 | 1.1 | 160 | 805*480*1110 |
| 4DSY-40/25 | 25 | 40 | 560 | Y90L-4 | 1.1 | 160 | 805*480*1110 |
| 4DSY-30/40 | 40 | 30 | 560 | Y90L-4 | 1.5 | 160 | 805*480*1110 |
| 4DSY-50/63 | 63 | 50 | 560 | Y90L-4 | 1.5 | 160 | 805*480*1110 |
| 4DSY-22/63 | 63 | 25 | 528 | Y90L-4 | 1.5 | 160 | 805*480*1110 |
| 4DSY-15/80 | 80 | 15 | 528 | Y90L-4 | 1.5 | 160 | 805*480*1110 |
| 4DSY-12/100 | 100 | 12 | 500 | Y90L-4 | 1.5 | 160 | 805*480*1110 |
