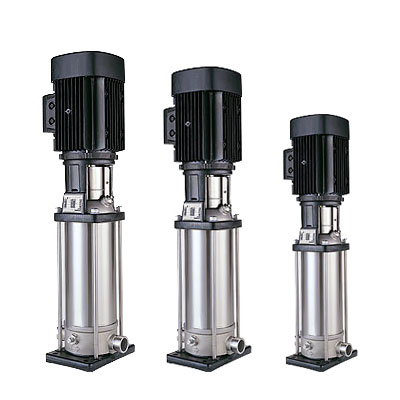

GDL型多級立式管道多級泵
一
、GDL型多級立式管道多級泵產品概述：GDL型立式多級管道多級泵 的 水泵吸入
本司磁力驅動泵全部采用計算機設計和優化處理
二、GDL型多級立式管道多級泵適用范圍：
廣泛應用于高壓運行系統中冷熱清水的循環和增壓
三
1、水力模型：性能范圍廣
2
3
4
、更少的運行、維修費用：采用耐磨機械密封無泄漏、使用壽命長，故障率低，具有更少的運行維修費用。5、獨特部件
、降低噪音：獨特的水力部件設計，良好的過流性能，減少流動噪音。6
、立式結構，占地面積小四
流量：2-160m3/h
揚程：24-200m
功率：1.1-90kw
轉速：2900r/min
口徑：φ25-φ150
溫度范圍：-15-+120℃
工作壓力：≤2.5Mpa。
五
六
| 型 號 | 級數 | 進出口徑 | 流量 | 揚程 | 電機功率 | 轉速 |
| mm | m3/h | m | kw | r/min | ||
| 25GDL2-12 | 3 | 25 | 2 | 36 | 1.1 | |
| 4 | 48 | 1.1 | ||||
| 5 | 60 | 1.5 | ||||
| 6 | 72 | 1.5 | ||||
| 7 | 84 | 2.2 | ||||
| 8 | 96 | 2.2 | ||||
| 9 | 108 | 2.2 | ||||
| 10 | 120 | 3 | ||||
| 11 | 132 | 3 | ||||
| 12 | 144 | 3 | ||||
| 25GDL4-11 | 3 | 25 | 4 | 33 | 1.1 | |
| 4 | 44 | 1.5 | ||||
| 5 | 55 | 2.2 | ||||
| 6 | 66 | 2.2 | ||||
| 7 | 77 | 3 | ||||
| 8 | 88 | 3 | ||||
| 9 | 99 | 3 | ||||
| 10 | 110 | 4 | ||||
| 11 | 121 | 4 | 2900 | |||
| 12 | 132 | 4 | ||||
| 13 | 143 | 4 | ||||
| 14 | 154 | 5.5 | ||||
| 15 | 165 | 5.5 | ||||
| 40GDL6-12 | 3 | 40 | 6 | 36 | 1.5 | |
| 4 | 48 | 2.2 | ||||
| 5 | 60 | 2.2 | ||||
| 6 | 72 | 3 | ||||
| 7 | 84 | 3 | ||||
| 8 | 96 | 4 | ||||
| 9 | 108 | 4 | ||||
| 10 | 120 | 4 | ||||
| 11 | 132 | 5.5 | ||||
| 12 | 144 | 5.5 | ||||
| 13 | 156 | 7.5 | ||||
| 14 | 168 | 7.5 | ||||
| 15 | 180 | 7.5 | ||||
| 50GDL12-15 | 2 | 50 | 12 | 30 | 2.2 | |
| 3 | 45 | 3 | ||||
| 4 | 60 | 4 | ||||
| 5 | 75 | 5.5 | ||||
| 6 | 90 | 5.5 | ||||
| 7 | 105 | 7.5 | ||||
| 8 | 120 | 7.5 | ||||
| 9 | 135 | 11 | ||||
| 10 | 150 | 11 | ||||
| 11 | ||||||
