，解決了其它泵機械密封無法避免的跑、冒
、滴
、漏之弊病
，泵體及過流部件的材料均采用了耐腐蝕的不銹鋼
、鋼玉陶瓷
、四氟石墨等材料制造
，既有CQ型磁力驅動泵的功能，又集皂吸于一身
，不需底閥和引灌水
，自吸高度4米。
二
、工作原理：

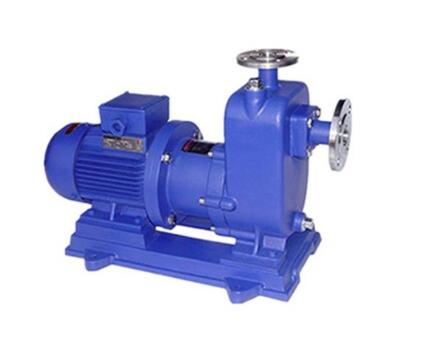

ZCQ 型自吸式磁力泵采用外混式軸向回水泵體結構
，泵體由吸液室、儲液室
、蝸殼、回流孔
、氣液分離室等部份組成
，結構見圖一。泵啟動后
，在離心力的作用下
，吸水 室中的剩余液與進液管路中的空氣被葉輪攪拌成氣水混合物，混合物經蝸殼進入氣液分離室
，隨著速度減慢
，導致氣水分離，空氣由泵出液口排出
，液經回水孔返回 泵內，經過多次循環
，進液管道中的空氣被排凈
，使泵內形成一定的真空度，達到自吸的作用
。
三
、產品特點：
該自吸泵結構緊湊，外形美觀
，體積小
，噪音低
，運行可靠，使用維修方便
，可廣泛用于石油、化工
、制藥
、電鍍、印染
、食品
、科研等單位抽送酸、堿
、油類及稀有貴重液、毒液
、揮發性液體
，以及循環水設備配套
，特別是易漏
、易燃、易爆液體的抽送
。
四
、產品用途：
ZCQ 型自吸式磁力泵結構緊湊，外形美觀
，體積小，噪音低
，運行可靠
，使用維修方便，可廣泛用于石油
、化工、制藥
、電鍍
、印染、食品
、科研等單位抽送酸
、堿、油 類及稀有貴重液體
、毒液
、揮發性液體，以及循環水設備配套
，特別是易漏
、易燃
、易爆液體的抽送
。因此，它是有廣泛的用途
，我們真誠地向用戶推薦這種產品
。
五、安裝使用：
1
、開箱后檢查泵銘牌，校對自吸泵產品主要參數是否與使用要求相符
。
2
、自吸泵應水平安裝，泵體不得承受管路重量
。
3、泵與管路應保持良好的密封
。
4
、泵使用前應進行檢查、電機風葉轉動要靈活
、無止住及異聲現象
，各緊固體要牢固。
5
、擰開泵上方的加水螺栓，加入儲液水少于泵體容積的三分這二
，旋緊螺栓。
6
、接上電源試轉一下
，從電機端看，運轉是否與泵轉向標記一致
。
7
、泵停止工作前，先關閉排出閥門
，再關閉電源
，關閉吸入管閥門。
六
、注意事項：
1、因磁力泵軸承的潤滑是靠被輸送的介質
，所以禁止空動轉
，同時避免在工作中途停電后再啟動時所造成時空載運轉
。
2
、被輸送介質中，若含有固體顆粒
，泵入口要加過濾網：如含有鐵磁質微粒
，需加磁性過濾器。
3
、泵在使用中環境溫度應小于40℃
，電機溫升不得超過75℃
。

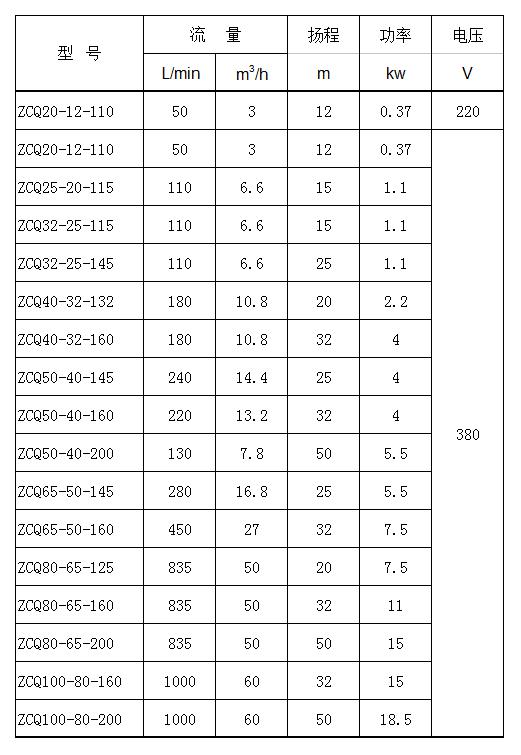

4、被輸送的介質及其溫度應在泵材允許范圍內（詳見附表）
。金屬泵的使用溫度＜100℃
，被輸送的介質比重≤1.3；介質比重＜1.3時
，將影響技術性能。
5
、對于輸送液為易沉淀結晶的介質
，使用后應及時清洗
，排凈泵內積液
。
6、自吸泵運行500小時后
，應拆檢軸承和端面動環的磨損情況
，若軸承和軸套的間隙大于0.5 ～1mm
，葉輪軸向竄動0.5～2mm時
，應更換軸承和軸向動環。
七、使用注意事項：
1
、泵使用前應進行檢查
、電機風葉轉動要靈活
、無卡住及異聲現象，各緊固件要牢固
。
2
、擰開泵上方的加水螺栓，加入儲液水不少于泵體容積的三分之二
，旋緊螺栓
。
3、接上電源試轉一下
，從電機端看，運轉是否與果轉向標記一致
。
4、泵停止工作前
，先關閉排出閥門，再關閉電源
，關閉吸入管閥門
