，當原動機帶動外磁鋼轉子時
，通過磁場的作用驅動內磁鋼轉子同步旋轉
，而內磁鋼轉子和葉輪連成一體，從而達到無接觸帶動葉輪轉動之目的
。由于液體被封閉在靜止的隔離套內，所以磁力泵是一種全封閉、無泄漏的泵型
，因此杜絕了機械密封離心泵不可避免的跑、冒
、滴
、漏的弊病。
CQ系列不銹鋼磁力泵的過流部件采用不銹鋼（304
、316
、316L）制成，廣泛應用于石油、化工
、制藥
、電鍍、環保
、水處理
、等部門，是輸送易燃
、易爆
、有毒和貴重液體的理想設備，是創建文明車間的選擇
。適用溫度：-20℃～100℃
。CQ型磁力泵-磁力泵防漏設計

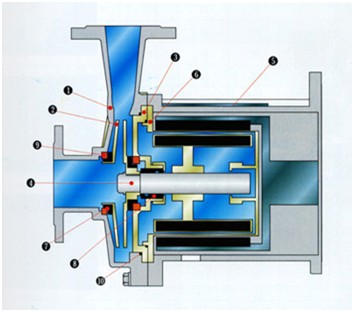

二、CQ型磁力泵-操作原理
驅動裝置采用主動磁鐵聯軸器直接裝在電機軸上
，泵室完全封閉
，通過磁力偶合間接驅動轉子組合上的葉輪旋轉
三、適用溫度
該泵的正常適用溫度為120度以內
，如需輸送高溫介質
，請參選：CQ(G)系列耐高溫磁力泵。
四
、性能參數表
型 號 | 口徑 | 流量 | 揚程
(m) | 電機功率
(kW) | 電壓 (V) | 材 質 |
進口 | 出口 | (m3/h) | (L/min) |
14CQ-5 | 14 | 10 | 1.2 | 20 | 5 | 0.12 | 220/380 | 304
不
銹
鋼 |
16CQ-8 | 16 | 12 | 1.8 | 25 | 8 | 0.18 | 220/380 |
20CQ-12 | 20 | 12 | 3 | 50 | 12 | 0.37 | 220/380 |
25CQ-15 | 25 | 20 | 6.6 | 110 | 15 | 1.1 | 380 |
32CQ-15 | 32 | 25 | 6.6 | 110 | 15 | 1.1 | 380 |
32CQ-25 | 32 | 25 | 6.6 | 110 | 25 | 1.1 | 380 |
40CQ-20 | 40 | 32 | 10 | 180 | 20 | 2.2 | 380 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
