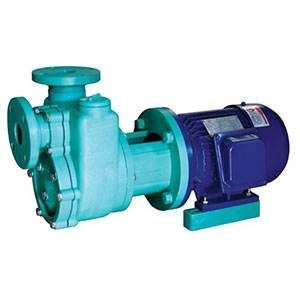

FPZ工程塑料自吸泵
一 FPZ自控自吸泵 二、FPZ系列自吸泵的安裝注意事項： 1、泵在安裝使用前(由于長途運輸)仔細檢查各部緊固件是否松動,若有松動應重新緊固,檢查泵軸與電機軸的同心度,如有偏離校正。 2、安裝管道不可直接支撐在泵的進出口法蘭上,另設支撐點,以防變形損壞。進口管路要改盡量少管,路路水力損失,90。彎頭不得超過兩個,吸入管不得漏氣,否則會影響抽真空吐液時間或出現不吐液及流量、揚程不足 3 4、有支架軸承箱的泵,使用前加注冷卻機油至視鏡面的一半,否則要燒壞軸承,并要定期更換機油 5 6 三、FPZ系列自吸泵的保養維修： 1、使用一段時間后,發現機械密封端面泄漏,是端面磨損所致,應詢整動環,放松不銹鋼半圓的兩顆螺釘,適用向前推進,用手旋轉泵軸以輕松無阻力為佳,過松會產生泄漏,過緊易磨損影響機械密封的壽命。 2、每天連續開機8~16個小時為宜。24小時連續運轉的應有備件,定期更換維修,更換期一般為二至三個月,到期都應拆下來檢修。不影響生產,非連續運轉生產的可隨時檢修。 3、輸送介質比生大于1.2時應另配電機,否則將影響揚程或?qū)е码姍C燒壞。 4、 拆卸順序為:卸下電機、支架、底板螺釘、卸下機械密封罩,冷卻水咀、松 開動環卡環螺栓,靜環壓板螺栓、前后泵蓋螺栓,將葉輪軸拉桿緊定螺釘擰松,擰出3~5mm,用鐵錘敲打拉桿,將葉輪打松后,卸下拉桿、葉輪和機械密封,在 卸機械密封件時應手工操作,不可用金屬工具敲打,嚴防損壞。 5、檢修:泵殼、前后泵蓋、葉輪、機械密封組件內的污物,沖刷干凈,無損壞的可繼續使用,檢查機械密封兩端面有無損壞,動環端面磨損或劃傷較少的可用細金相砂放在平板上進行磨平,可繼續使用。 四、FPZ系列自吸泵的型號定義： 五、性能參數、FPZ系列自吸泵的產品概述： ， 采用增強聚丙烯（CFR-PP）一次注塑成型 。機械強度高 ，耐腐蝕性能強，自吸泵結構上有一格的科學性 ，泵腔內設有吸液室 、儲液室、回液止回閥 、氣掖 分離室 、回流孔 。只需在次開機前灌注引液 ，以后不必重復灌注引液 ，在吸送介質時，流體可時斷時續 ，斷液12分鐘內來液可繼續吸送，機械密封不需另加冷 卻水，氟塑料化工泵操作簡便、無泄漏，是取代液下泵的理想產品。
CFR-PP材質：無耐一般酸堿鹽類，工作溫度-14℃～80℃。
。
、次使用開機前打開注液蓋,將引液注滿泵體,并將注液蓋擰緊,不得漏氣,嚴禁脫液空轉及反轉
。
。
、輸送液不能否有泥沙或較長軟纖維,以防堵塞損壞葉輪及機械密封。
、泵的出口應裝閥門,先關閥再停機,先開機再開閥。
型 號 流量
m3/h揚程
m功率
kw電壓v 轉速
r/min口徑mm 進口 出口 25FPZ-10 3 10 0.75 380 2900 25 25 32FPZ-11 4 11 0.75 380 32 25 40FPZ-18 11 18 1.5 380 40 32 50FPZ-20 13 20 2.2 380 50 40 40FPZ-25 18 25 3 380 40 40 50FPZ-28 20 28 4 380 50 40 80FPZ-26 45 26 5.5 380 80 65 65FPZ-28 20 28 4 380 65 50 80FPZ-30 50 30 7.5 380 80 65 80FPZ-30 50 30 5.5 380 80 65 80FPZ-28 50 28 5.5 380 80 65
