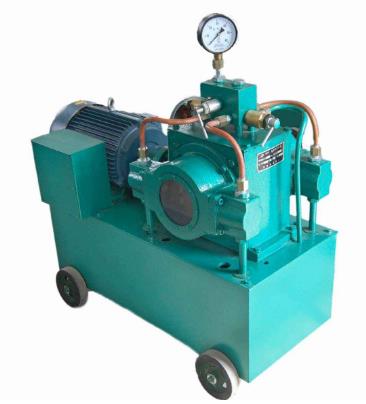

4DSY系列高壓電動試壓泵
4DSY系列電動試壓泵，是我公司自主研發的四缸臥式電動泵，特點是流量大，其流量可達2.4m3/h,適用于鍋爐等大型容器及管道試壓用，本泵四缸中有兩個低缸用于低壓灌水，流量大，以提高工作效率，待灌滿水達到低壓調壓閥設定壓力時，低壓缸停止灌水，而通過低壓調壓閥完全溢流，由兩高壓缸繼續完成加壓工作。該系列泵由電機直連圓錐齒輪減速裝置，驅動兩曲軸使兩組支承體、滑塊帶動四柱塞做往復運動，在單向閥的作用下，實現吸水、排水、加壓，高壓水通過控制閥體的出水接頭輸入容器，并通過兩個調壓閥、卸壓閥、壓力表調節、顯示恒定系統壓力，達到測試目的。
產品規格：
型號 | 額定 | 流量 | 柱塞直徑 | 柱塞行程 | 泵速 | 電機功率 | 泵體積 | 重量 |
4DSY63 | 6.3 | 見 | 40 | 40 | 200 | 4 | 1040×500×1025 | 260 |
4DSY100 | 10 | 30 | 40 | 200 | 4 | 1040×500×1025 | 260 | |
4DSY160 | 16 | 25 | 40 | 200 | 4 | 1040×500×1025 | 260 | |
4DSY250 | 25 | 20 | 40 | 200 | 4 | 1040×500×1025 | 260 | |
4DSY400 | 40 | 18 | 40 | 200 | 4 | 1040×500×1025 | 260 | |
4DSY630 | 63 | 12 | 40 | 200 | 4 | 1040×500×1025 | 260 | |
4DSY1000 | 100 | 10 | 40 | 200 | 4 | 1040×500×1025 | 260 | |
4DSY1600 | 160 | 10 | 30 | 200 | 4 | 1040×500×1025 | 260 |
附表：
額定壓力 | 低壓流量（L/h） | 高壓流量 | ||||||
4 | 6.3 | 10 | 16 | 25 | 40 | 63 | ||
6.3 | 2411 | 1205 | ||||||
10 | 1883 | 1356 | 678 | |||||
16 | 1676 | 1149 | 942 | 471 | ||||
25 | 1506 | 976 | 772 | 602 | 301 | |||
40 | 1449 | 922 | 715 | 545 | 488 | 244 | ||
63 | 1313 | 786 | 579 | 409 | 352 | 217 | 108 | |
100 | 1280 | 753 | 546 | 376 | 319 | 183 | 150 | 75 |
160 | 1120 | 657 | 477 | 328 | 278 | 159 | 130 | 65 |
