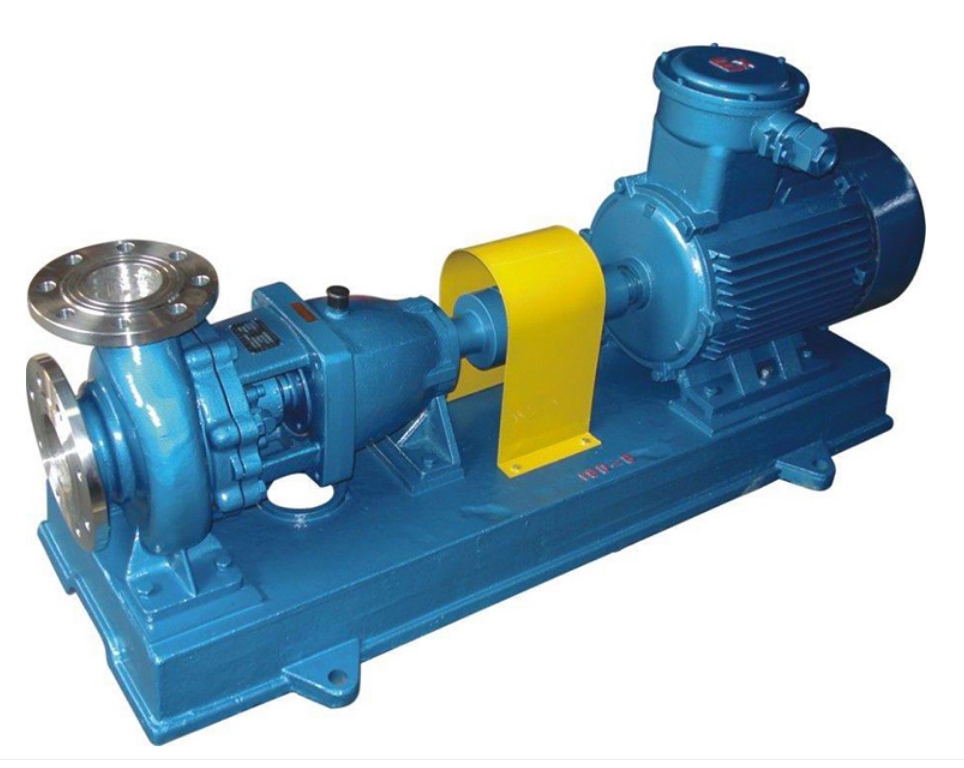

IH型化工泵

化工泵系列

IH型化工泵

咨詢電話：021-66795651

產品詳情

一.概述

    IH型單級單吸懸臂式化工離心泵是取代F型耐腐蝕離心泵的節能

、換代產品
，該產品廣泛用于化工
、石油
、冶金
、造紙
、食品、制藥
、合成纖維等工業部門
，用來輸送有腐蝕性粘度類似于水的液體
。泵的進口壓力不得超過0.3MPa
。

　IH型化工泵輸送介質的溫度一般為-20℃～105℃

，必要時采用適當?shù)拇胧?div id="d48novz" class="flower left">
，可輸送更高溫度的液體。

1.1 型號意義

IH50-32-160A-304

IH-國際標準化工泵

50-泵吸入口直徑為50mm

32-泵排出口直徑為32mm

160-葉輪的名義直徑為160mm

A-葉輪外徑切割代號

304-泵接觸液體零件的材料為ZG0Cr18Ni9Ti

1.2 性能范圍（設計點）

；流量為1.6-400m3/h時，揚程為5-125m，設計壓力1.6MPa

二.泵的結構說明

    2.1 IH型化工泵主要零件有泵體、葉輪、葉輪螺母

、泵蓋
、密封部件、懸架部件等。

泵的結構特點是：泵蓋通過止口固定在中間支架上

，然后通過泵體與中間支架口的聯接，把泵蓋夾緊在中間
。泵體是軸向吸入
、徑向排出
、底腳支承式
，可直接固定在底座上
。懸架部件通過止口固定在中間支架上
，并用懸架支撐在底座上。檢修時可以不拆卸進出口聯接管路
、泵體進行檢修
。

軸封有填料和機械密封等多種形式，可根據輸送介質的性質和生產工藝的要求進行選定

。

   2.2 泵通過聯軸器與電機聯結

，從驅動端看，泵為順時針方向旋轉。

   2.3 材料：根據液體的腐蝕情況

，可選用相適應的泵過流部分的材質
。主要材質有SUS304
、SUS316L等
。

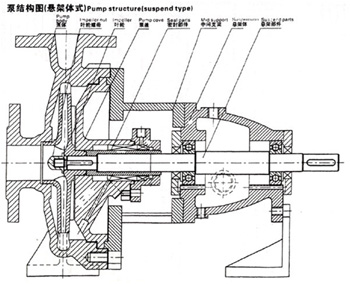

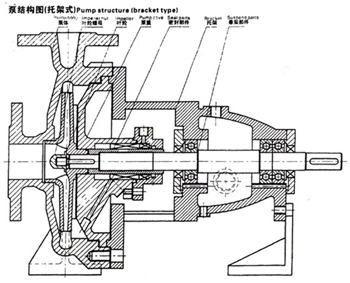

三.泵結構圖


四.IH型化工離心泵工作性能表



  • <blockquote id="4gye2"><tbody id="4gye2"></tbody></blockquote>

    型號

    進口

    出口

    流量

    揚程

    轉速

    功率

    葉輪直徑

    進口-出口-葉輪 MM

    mm

    mm

    M3/h

    m

    R/min

    kw

    mm

    IH25-25-125

    25

    25

    4

    20

    2900

    1.1

    125

    IH25-25-160

    25

    25

    4

    32

    2900

    1.5

    160

    IH32-25-125

    32

    25

    5

    20

    2900

    1.5

    125

    IH32-25-160

    32

    25

    5

    32

    2900

    2.2

    160

    IH32-25-200

    32

    25

    5

    50

    2900

    3

    200

    IH40-32-125

    40

    32

    7

    20

    2900

    1.5

    125

    IH40-32-160

    40

    32

    7

    32

    2900

    2.2

    160

    IH40-32-200

    40
