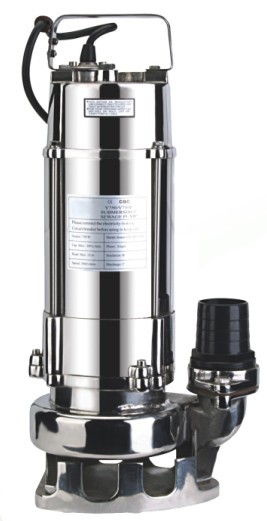

WQP型不銹鋼潛水排污泵是在引進國外技術的基礎上，結合國內水泵的使用特點而研制成功的新一代泵類產品，具有節能效果顯著、防纏繞、無堵塞、自動安裝和自動控制等特點。在排送固體顆粒和長纖維垃圾方面效果好。該系列泵采用葉輪結構和新型機械密封，輸送含有固體物和長纖維。葉輪與傳統葉輪相比，該泵葉輪采用單流道或雙流道形式，它類似于一截面大小相同的彎管，具有非常好的過流性，配以合理的蝸室，使得該泵在運行中無振動。

一、WQP系列不銹鋼潛水排污泵的概述：

1.　WQP系列不銹鋼潛水排污泵采用大流道抗堵塞水力部件設計，大大提高污物通過能力，能通過泵口徑的5倍纖維物質和直徑為泵口徑約一半的固體顆粒。

2.　設計合理，配套電機節能效果顯著。

3.　機械密封采用雙道串聯密封，材質為硬質耐磨碳化鎢，具有耐用、耐磨等特點，可以使泵連續運行8000小時以上。

4.　泵結構緊湊，體積小，移動方便，安裝簡便，無需建泵房，潛入水中即可工作，大大減小工程造價。

 5.　泵油室內設有油水頭，當水泵側機械密封損壞后，水進入油室，發生信號，對泵實施保護。

 6.　可根據用戶需要配備全自動保護控制柜，對泵的漏水，漏電，過載及超溫等進行監控，保證泵運行可靠。

 7.　雙導軌自動耦合安裝系統，給泵的安裝的安裝，維修帶來了方便，人可不必為此而進出污水坑。

 8.　浮球開關可根據所需的水位變化。自動控制泵的停啟，無需專人看管。

 9.　在使用揚程范圍內保證電機運行不過載。

10.　根據使用場合電機可采用水套式外第三者水循環系統，能保證電泵在無水(干式)狀態下運行。

11.　安裝方式有固定式自動耦合安裝和移動式安裝二種，可滿足不同的使用場合。

二、結構說明

      WQP系列不銹鋼潛水排污泵由電機與泵兩部分組成，二者通過油隔離室及機械密封組件隔開，電機與泵合用同一軸(轉子)整個水泵長度短，結構緊湊。配備多種保護裝置，使得泵運行可靠，其主部件作用如下：

信號線1：配備全保水泵控制柜，對泵實行保護，包括漏水，斷相、短路、過熱、電機過載等項目.電機定子8：采用B級或F級絕緣。

漏水頭11：該元件裝在油室內，當機械密封損壞后，水進入油室，頭可發出信號由控制系統對泵實施保護。

機械密封13：采用雙道串聯密封，選用新型硬質耐腐碳化鎢材質，具有密封可靠、耐磨、壽命長等特點。

葉輪17：葉輪采用單流道或雙道結構，具有很強的通過能力，能夠通過大的物料及纖維垃圾，減少堵塞、纏繞的故障。

泵體15：與葉輪配用，使得泵具有高的效率。

密封環18：裝在泵體口環處，當葉輪因運行而使口環處磨損，可更換密封環，以保證泵以佳效率運行。

三、不銹鋼潛水排污泵型號意義：

例如：50WQP15-30-3

　　　 50-排出口徑

　　　 WQP-潛水式無堵塞排污泵

　　　 P-不銹鋼(P)

　　　 15-流量(m3/h)

　　　 30-揚程

　　　 3-配用功率(KW)

四、QWP潛水式無堵塞排污泵性能參數
